干式配电变压器

干式配电变压器是工矿企业与民用建筑供配电系统中的重要设备之一,它将10(6)kV或35kV网络电压降至用户使用的230/400V 母线电压。此类产品适用于交流50(60)Hz,三相最大额定容量2500kVA。冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。干式配电变压器具有抗短路能力强、维护工作量小、运行效率高、体积小、噪音低等优点。

应用领域:

干式配电变压器广泛用于局部照明、高层建筑 、机场,码头等场所。

干式配电变压器Characteristics

干式配电变压器

输入多元化,技术呈现多元化

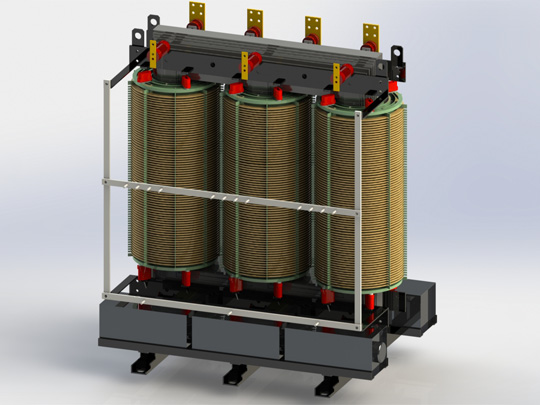

当前干式配电变压器分为两大类,一类为环氧浇注型,另一类为Nomex纸非包封型。环氧浇注型配电变压器,变压器是采用环氧树脂或其它树脂浇注作为主绝缘,它结构简单、体积小,适用于较小容量的变压器;Nomex纸非包封型配电变压器,变压器是采用绝缘纸为基础的绝缘系统,在变压器的整个使用寿命期都保持好的电气性能和机械性能,绝缘纸不易老化,耐收缩抗压缩,加上弹力强,因此可以确保变压器即使使用数年之后线圈仍保持结构紧密,承受短路能力强。

干式配电变压器

成本更低、安装维护方便

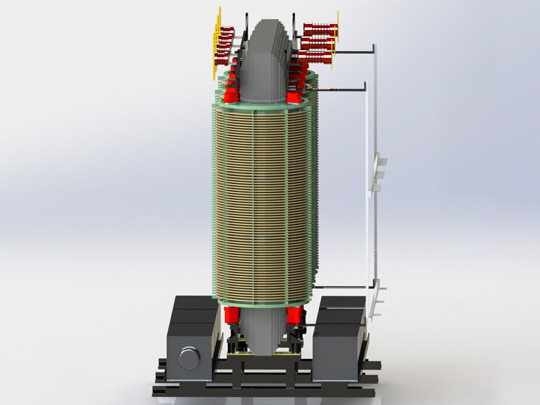

立体卷铁心干式配电变压器是一种结构更合理、性能更优良的新型高性能变压器,铁心三个心柱是等边三角形立体排列,其磁路中无空气隙,卷绕更紧密,三个磁路长度一致,且都最短,心柱的横截面积更接近于圆形,因此性能进一步提高,损耗降低,噪声降低,三相平衡。

干式配电变压器-基本参数Parameter

额定容量 一二次额定电压 频率 连接组别 短路阻抗(%) 耐热等级
30-2500kVA 6-35kV 50Hz/60 Hz Dyn11、Yyn 4-6.5% B、F、H
注:以上为常规参数,如有不同参数要求,均可定制!
