新华都超大容量变压器改善国家重点工程西气东输项目 来源:新华都发布日期:2020.03.04浏览:-

西气东输工程是2000年经国务院批准的国家重点工程项目,是西部大开发标志性项目。我国中西部地区天然气资源丰富,天然气资源量约占全国资源总量的60%。天然气在燃烧过程中几乎没有烟尘、二氧化硫等排放,二氧化碳排放量也大大小于煤,是一种清洁能源。

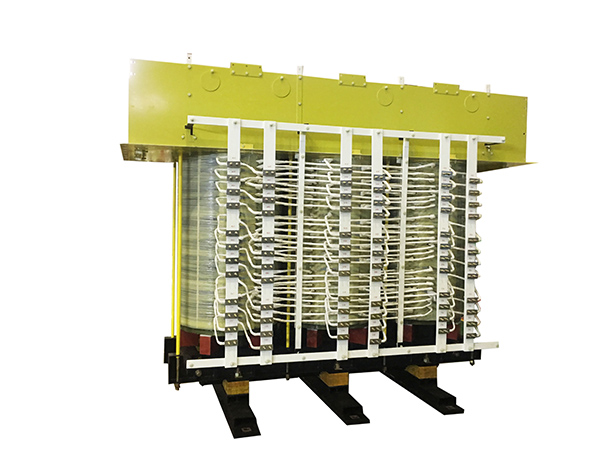

工程初期关键大型设备完全依赖于进口,从2009年组建“国家队”,到2010年三大关键设备在西气东输站场成功运用,新华都超大容量变压器起到了推波助澜的作用,超大容量ZTSFG(H)-25000kVA/10kV、22000kVA/6 kV、16000kVA/10kV等系列变频调速用变流变压器全部由新华都提供。

新华都

在接到任务初期在设计方面遇到了很多难题,比如:散热问题、二次侧变频绕组局部过热问题、运输问题等等,针对以上难题通过我们的技术研发团队不断的研究、验证取得了突破性进展。

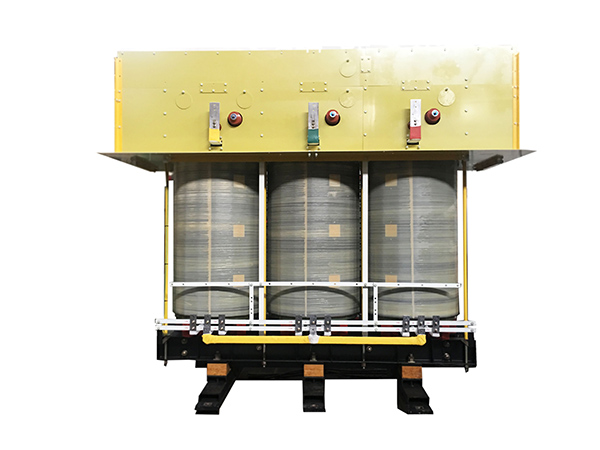

散热问题:散热问题一直是干式变压器向大容量发展的一个难题,如果散热系统不好会影响到变压器的工作性能和稳定性。为解决变压器散热问题研发了新的散热系统,在变压器线圈四周增加风道,在风道的上方增加水平板与柜体封严,使变压器在运行时热量被通风及时带走,保障变压器安全可靠运行。

新华都

局部过热问题:随着变压器容量的增大,变压器副边绕组额定电流增大,受导线规格限制和线圈加工难度的影响,副边绕组需要多根导线并联,而目前此类产品常用副边绕组结构会使大容量变压器各并联导线之间换位不完全,使并联导线的长度和漏磁不同,从而造成并联导线间形成环流,导致相应绕组局部过热,严重时会使副边绕组烧损。因此需要调整大容量产品副边绕组结构,我们选用一种新的绕制方式:轴向多根并联绕制,使副边绕组轴向并联导线的长度和漏磁一致,避免了各并联导线之间的环流,消除因换位不完全而造成的绕组局部过热问题,适合大容量多绕组变频调速用干式变流变压器。

通过以上的改进大容量变压器原来存在的问题得到解决,提高了变压器的安全性和可靠性。从已投运的项目也得到了验证。

新华都特种电气股份有限公司,自主研发生产变频调速用变流变压器、电抗器、电力变压器和其他特种变压器,通过 CTQC 全套例行试验、型式试验和特殊试验,获得专利100余项,产品广泛应用于钢铁、有色、石油、石化、纺织、机械、电力、电子、建材、煤炭、医药、造纸、卷烟、市政等行业,辅助实现对各类高压电机驱动的风机、水泵、空气压缩机、提升机、皮带机等设备的智能化控制,有效降低用电量、提高能源利用效率、工艺控制及自动化水平。
