百万千瓦级核电站建设项目 来源:新华都发布日期:2020.07.30浏览:-

新华都为上海某公司百万千瓦级核电主给水泵专用试验站—12000kW变频器系统项目提供配套用变压器

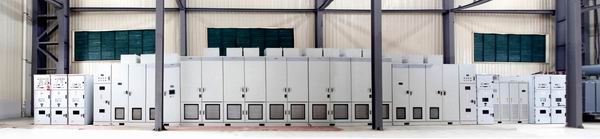

调整大小 项目设备图片

该项目具有特殊要求: 1、不仅需要具有12000kW长期运行能力,而且需要10kV、6.6kV、6kV均可使用。 2、考虑水泵一定的破坏性试验工作,需具有一定的过载能力。 3、水泵需要做长期的耐久试验,考虑试验节能需要,系统必须具有无痕切换工频能力,要求切换时电流不能产生任何冲击。

该项目电网进线35kV,出线10kV,容量为16000kVA。 变频部分:是整个系统的核心,采用单元级联式结构,保证单元可靠散热。 旁路部分:将负载从变频拖动状态切换到工频拖动状态。 切换部分及现场电力检测部分:客户根据实际要求,选择拖动负载类型。

新华都配套变频调速用变流变压器,ZTSFG(H)-8480kVA/10kV/15*690V、ZTSFG(H)-6800kVA/10kV/12*690,两台移项角配合同时使用,原边电流谐波不高于5%,每组副边驱动一个带有大容量直流电容的整流负载,主要谐波为33%三次,20%五次,10%七次,7%十一次,3%十三次。 配套电抗器CHKSGL-10kV-500A-3.68mH在高压变频器输出端使用,为变频器工频、变频切换使用。 配套自耦变压器OS-15000kVA/10kV/2*600(6600)V,在高压变频器输出端使用,满足V/F使用

调整大小 配套产品图片


   新华都特种电气股份有限公司,自主研发生产变频调速用变流变压器、电抗器、电力变压器和其他特种变压器,通过 CTQC 全套例行试验、型式试验和特殊试验,获得专利100余项,产品广泛应用于钢铁、有色、石油、石化、纺织、机械、电力、电子、建材、煤炭、医药、造纸、卷烟、市政等行业,辅助实现对各类高压电机驱动的风机、水泵、空气压缩机、提升机、皮带机等设备的智能化控制,有效降低用电量、提高能源利用效率、工艺控制及自动化水平。
