HCP1000系列组串式储能变流器
产品特点

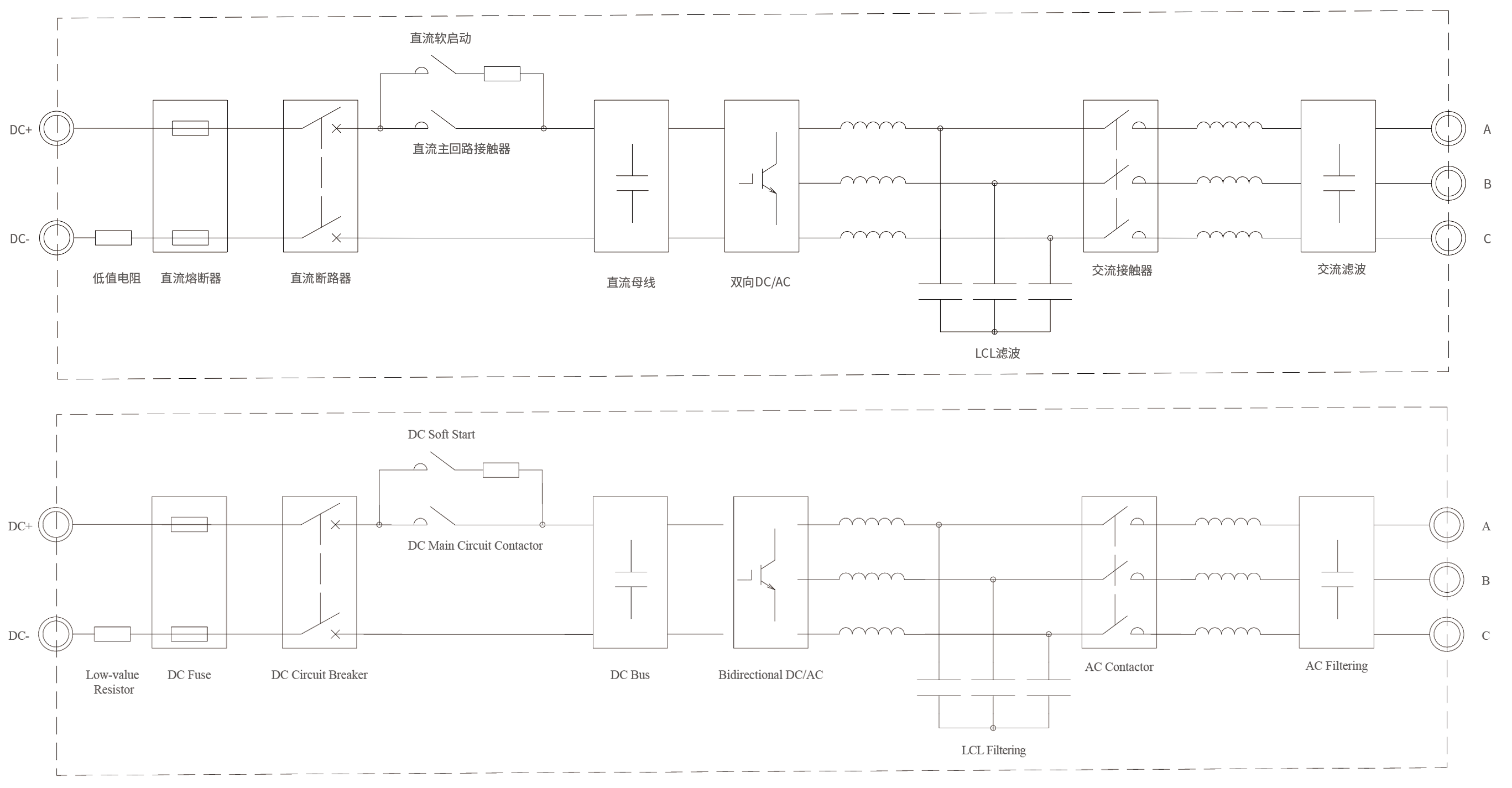

系统框图
参数资料
| 产品型号 | HCP1000-0186-D7-FYKB | HCP1000-0210-D7-FYKB |
| 直流传侧参数 | ||
| 直流传侧电压范围 | 1050~1500V | |
| 最大直流电流 | 195A | 220A |
| 可接入电池组数量 | 1 | |
| 交流侧参数(并网) | ||
| 额定交流功率 | 186kVA@ 45℃ | 210kVA@ 45℃ |
| 额定交流电流 | 156A | 175A |
| 最大交流电流 | 172A | 193A |
| 交流电压 | 690V，-15%~+10% | |
| 电网频率 | 50/60Hz,±5Hz | |
| THDi | <2%(额定功率) | |
| 功率因数 | -1~1 | |
| 无功功率可调范围 | -105%~105% | |
| 交流侧参数(离网) | ||
| 交流电压 | 690V | |
| THDu | <1.5%(线性负载) | |
| 电网频率 | 50/60Hz,±5Hz | |
| 额定功率 | 186kVA@ 45℃ | 210kVA@ 45℃ |
| 效率 | ||
| 变流器最高效率 | 98.70% | |
| 保护 | ||
| 反接保护 | 具备 | |
| 直流开关 | 具备 | |
| 交流开关 | 具备 | |
| 浪涌保护 | 具备 | |
| 电网监测 | 具备 | |
| 绝缘检测 | 具备 | |
| 过热保护 | 具备 | |
| 高压箱参数 | ||
| 直流缓冲 | 具备 | |
| 交流缓冲 | 具备 | |
| BMS主机检测及保护功能 | 具备 | |
| 其他参数 | ||
| 接线方式 | 三相三线 | |
| 防护等级 | IP20 | |
| 运行温度范围 | -30~+60°C(>45°C降额) | |
| 允许湿度范围 | 0~95%(无凝露) | |
| 不降额海拔高度 | 最大3000米(>2000米降额) | |
| 冷却方式 | 强迫风冷 | |
| 通讯接口 | RS485/Ethernet/CAN | |
| 通讯协议 | Modbus-RTU/Modbus-TCP/CAN2.0B | |
| 外形尺寸(宽*深*高) | 700*900*260mm | |
| 重量 | ＜110kg | |
