HCP1000系列组串式储能变流器
产品特点

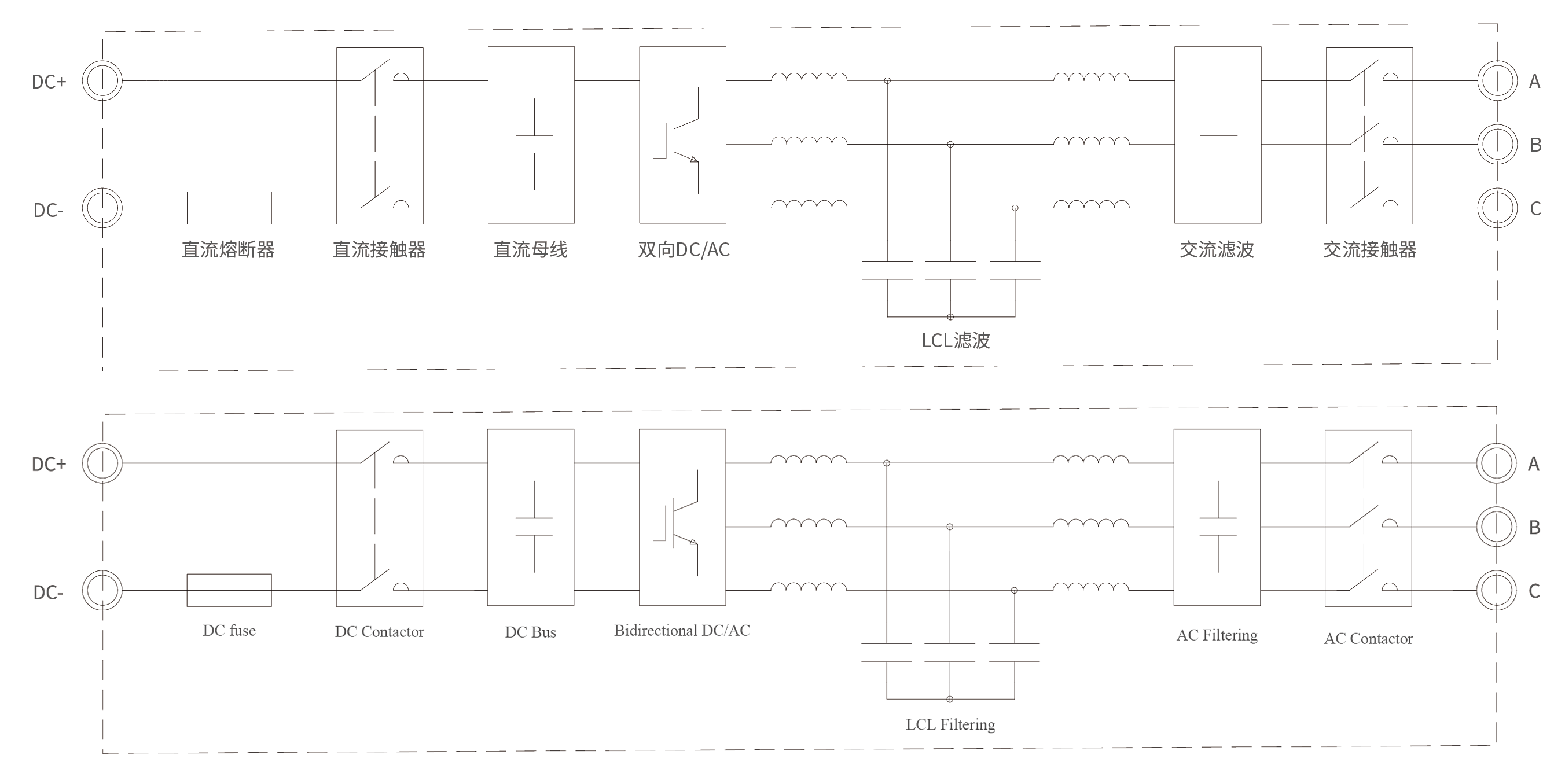

系统框图
参数资料
| 产品型号 | HCP1000-0100-B3-FYXB | HCP1000-0125-B3-FYXB |
| 直流传侧参数 | ||
| 直流传侧电压范围 | 627~900V | 627~950V |
| 最大直流电流 | 176A | 219A |
| 可接入电池组数量 | 1 | |
| 交流侧参数(并网) | ||
| 额定交流功率 | 100kVA@55°C | 125kVA@45°C |
| 额定交流电流 | 144A | 180A |
| 最大交流电流 | 159A | 198A |
| 交流电压 | 400V,-15%~+10% | |
| 电网频率 | 50/60Hz,±5Hz | |
| THDi | <2%(额定功率) | |
| 功率因数 | -1~1 | |
| 无功功率可调范围 | -105%~105% | |
| 交流侧参数(离网) | ||
| 交流电压 | 400V | |
| THDu | <1.5%(线性负载) | |
| 电网频率 | 50/60Hz,±5Hz | |
| 额定功率 | 100kVA@55°C | 125kVA@45°C |
| 效率 | ||
| 变流器最高效率 | 0.984 | |
| 保护 | ||
| 反接保护 | 具备 | |
| 直流开关 | 具备 | |
| 交流开关 | 具备 | |
| 浪涌保护 | 具备 | |
| 电网监测 | 具备 | |
| 绝缘检测 | 具备 | |
| 过热保护 | 具备 | |
| 其他参数 | ||
| 接线方式 | 三相三线(并网)/三相四线(离网) | |
| 防护等级 | IP20 | |
| 运行温度范围 | -30~+60°C(>55°C降额) | -30~+60°C(>45°C降额) |
| 允许湿度范围 | 0~95%(无凝露) | |
| 不降额海拔高度 | 最大3000米(>2000米降额) | |
| 冷却方式 | 强迫风冷 | |
| 通讯接口 | RS485/Ethernet/CAN | |
| 通讯协议 | Modbus-RTU/Modbus-TCP/CAN2.0B | |
| 外形尺寸(宽*深*高) | 440*700*220mm | |
| 重量 | <51kg | <55kg |
