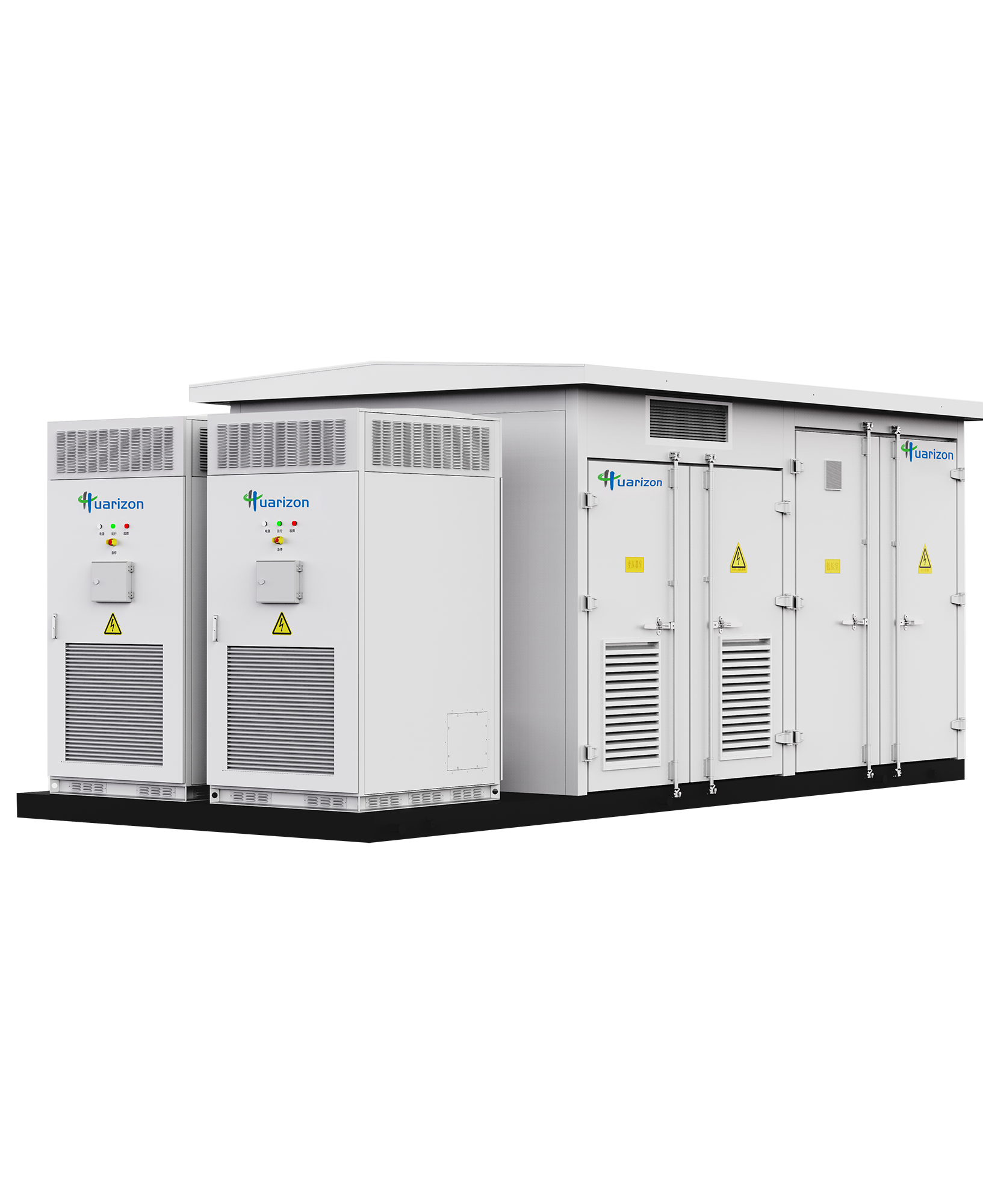

ETank系列交流升压一体机
ETank系列大型储能变流系统是苏州华储为发电侧、电网侧、大型用户侧应用场景研发的高安全性、高转换效率、高稳定性的储能变流升压系统，适用于调频调峰、新能源消纳、削峰填谷需求。
产品特点

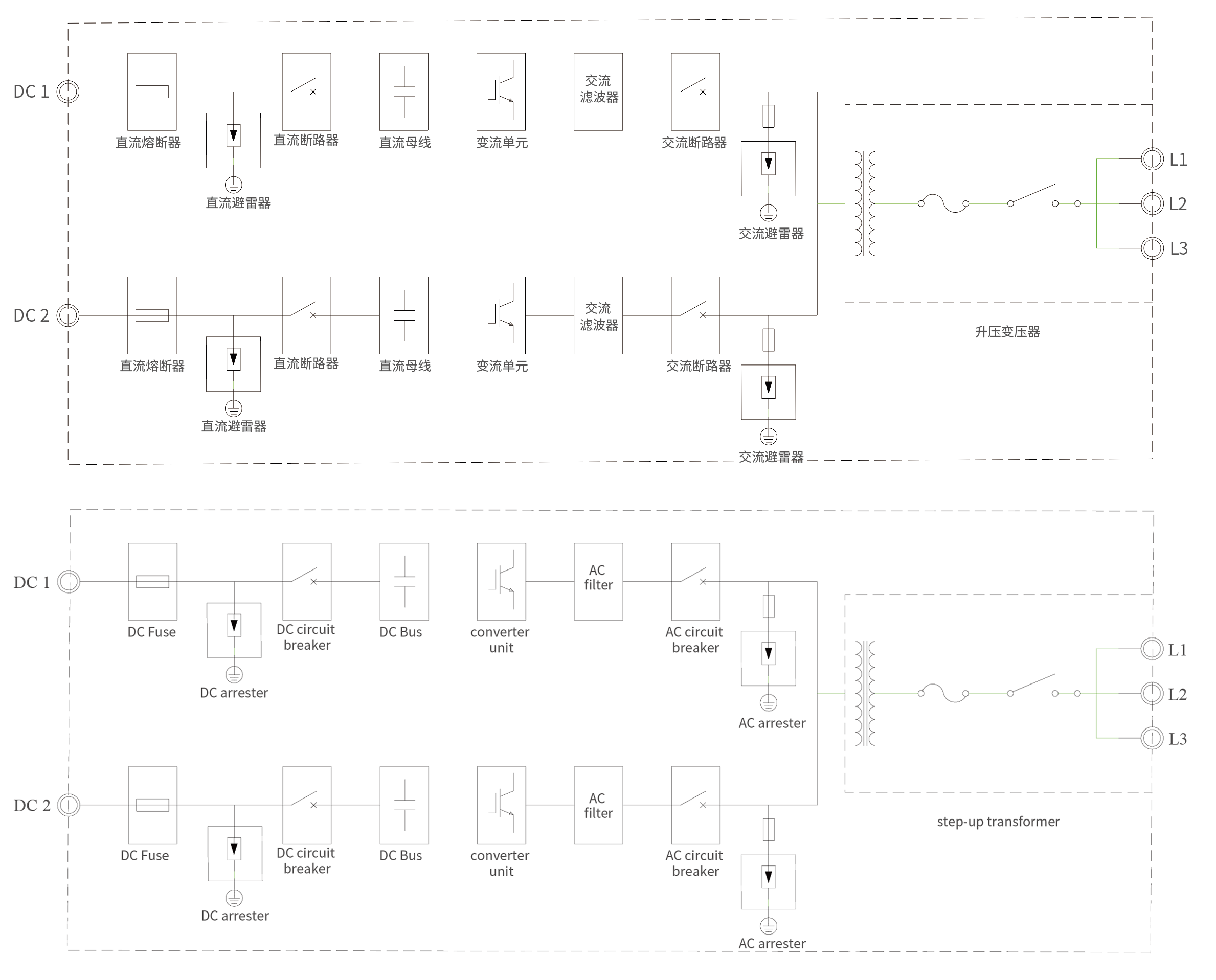

系统框图
应用场景
大型光伏电站

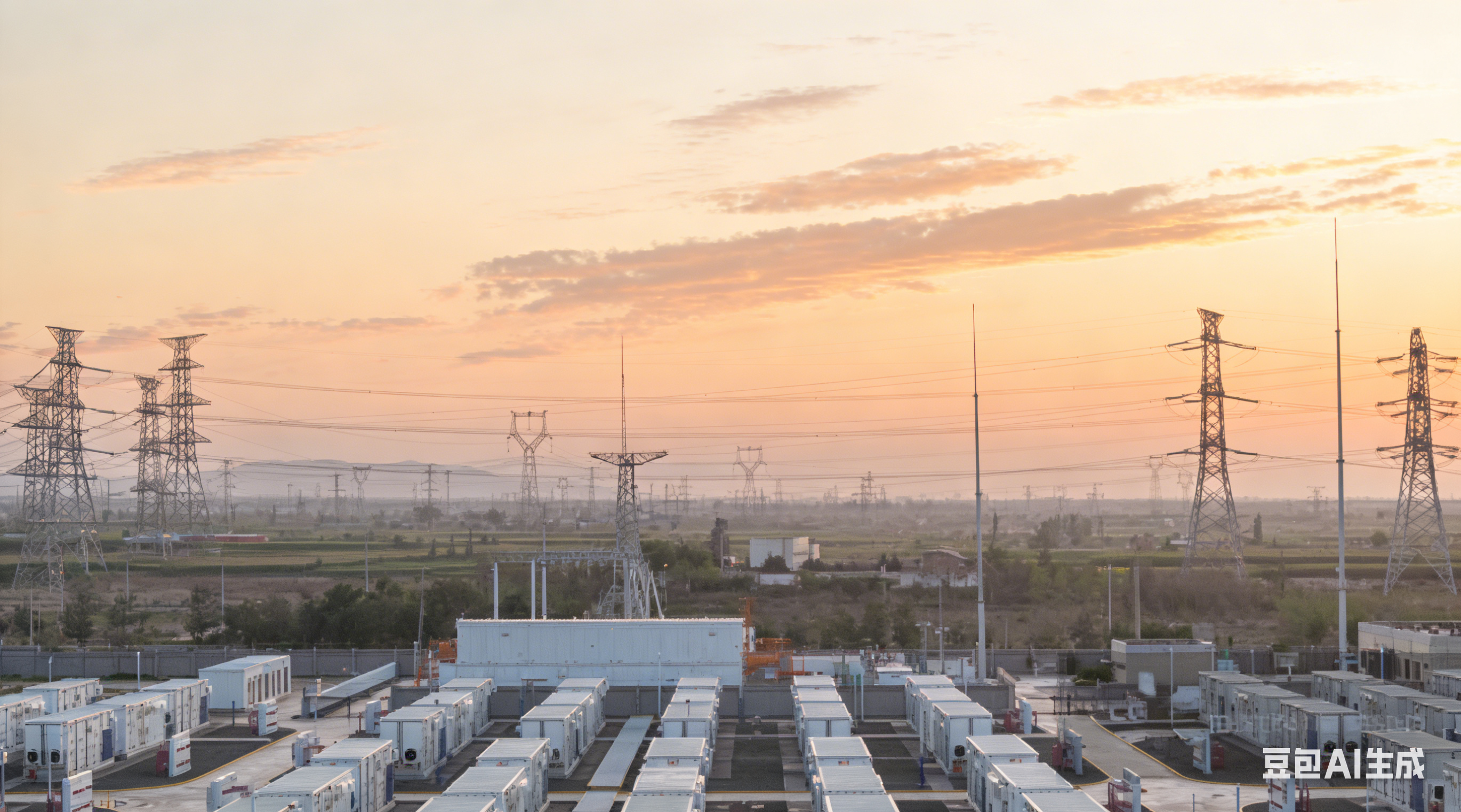

独立储能电站

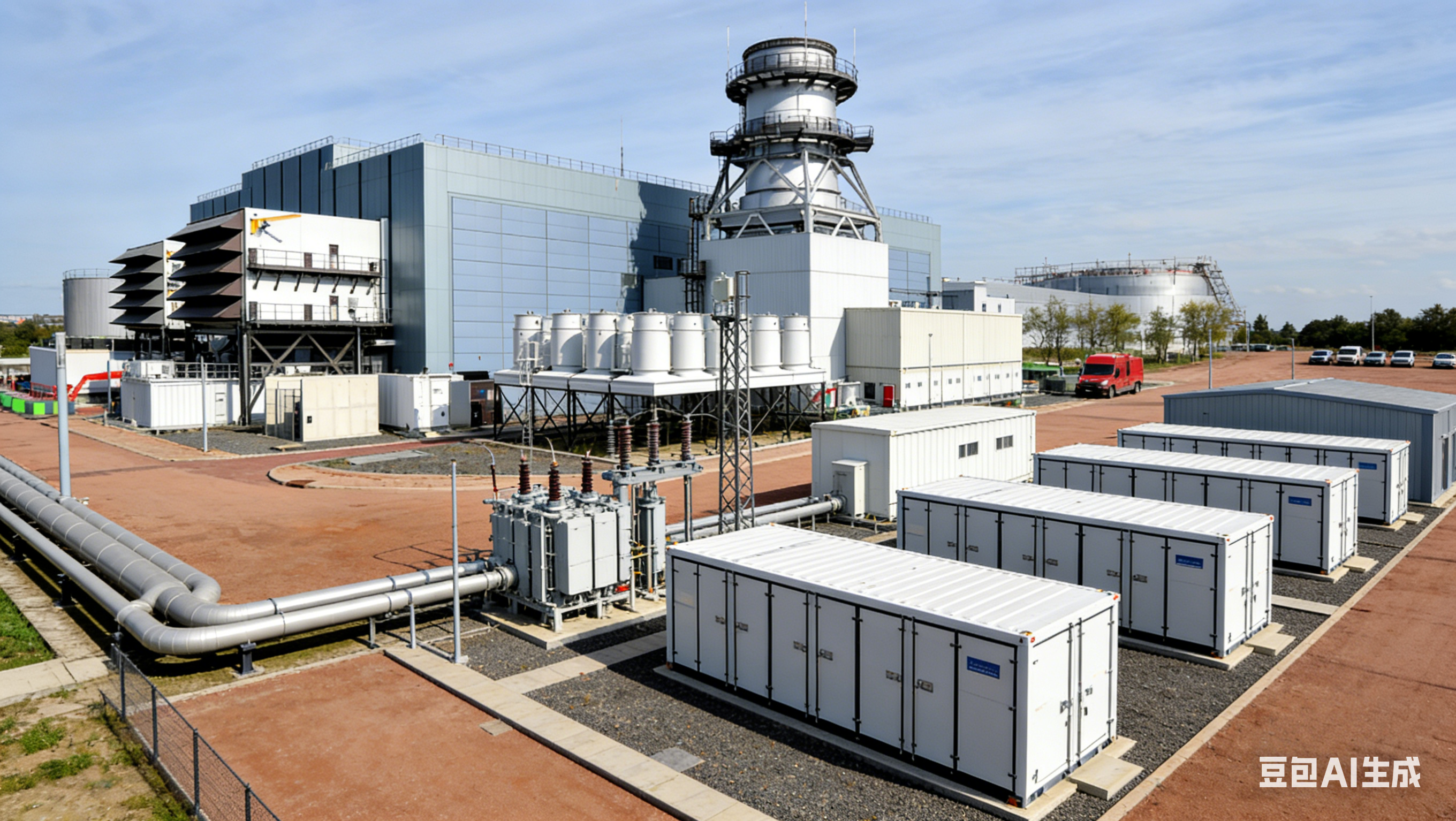

火电机组调频
大型风力电站
共享储能电站
大型工商业储能电站
参数资料
| 产品型号 | ETank2500-F-10 | ETank5000-F-35 |
| 直流侧参数 | ||
| 最大输入电压 | 1500V | |
| 电池组电压范围 | 1050~1500V | |
| 最大直流电流 | 2551A | 1807A*2 |
| 可接入电池组数量 | 1 | |
| 交流侧参数（并网） | ||
| 额定交流功率 | 2500kVA@ 45℃ | 5000kVA@ 45℃ |
| 最大交流功率 | 2750kVA@ 30℃ | 5500kVA@ 30℃ |
| 额定交流电流 | 2551A | 2551A*2 |
| 额定交流电压 | 690V | |
| 交流电压范围 | 587-759V | |
| 额定电网频率 | 50Hz / 45~55Hz | |
| THDi | <3%（额定功率） | |
| 功率因数 | >0.99 （额定功率） | |
| 无功功率可调范围 | -100%~100% | |
| 馈电相数/输出端相数 | 3/3 | |
| 交流侧参数（离网） | ||
| 额定交流电压 | 690V | |
| 交流电压范围 | 587-759V | |
| THDu | < 3%( 线性负载） | |
| 直流电压分量 | < 0.5% Un ( 线性平衡负载） | |
| 不平衡负载能力 | 100%( 线性负载） | |
| 额定电网频率 | 50Hz / 45~55Hz | |
| 效率 | ||
| 变流器最高效率 | 99% | |
| 变压器参数 | ||
| 变压器额定功率 | 2500kVA | 5000kVA |
| 变压器最大功率 | 2750kVA | 5500kVA |
| LV / MV 电压 | 0.69kV / 10kV | 0.69kV / 35kV |
| 变压器连接组别 | Dy11 | |
| 保护 | ||
| 直流输入保护 | 断路器+熔断器 | |
| 交流输出保护 | 断路器 | |
| 浪涌保护 | DC Type II / AC Type II | |
| 电网监测/ 漏电流监测 | 具备/具备 | |
| 绝缘检测 | 具备 | |
| 过热保护 | 具备 | |
| 其他参数 | ||
| 显示操作 | 触摸屏 | |
| 防护等级 | IP65（变流器） IP54（其他） | |
| 运行温度范围 | -30~+60℃（＞45℃降额） | |
| 允许湿度范围 | 0～95%（无凝露） | |
| 海拔高度 | 最大3000 米（>2000米降额） | |
| 冷却方式 | 强迫风冷 | |
| 通讯协议 | Modbus-RTU，Ethernet，CAN2.0B，Modbus-TCP | |
| 预制舱类型 | 欧变 | |
| 外形尺寸（宽*深*高） | 5500×2800×3000mm | 6800×3200×3100mm |
